Für Dachbahnen von 1.2 – 5 mm, Flachdachrichtlinie des ZVDH beachten. Befestigungsmittel nicht im Lieferumfang enthalten. Nach DIN 18339 und DIN 18360.

MONTAGE

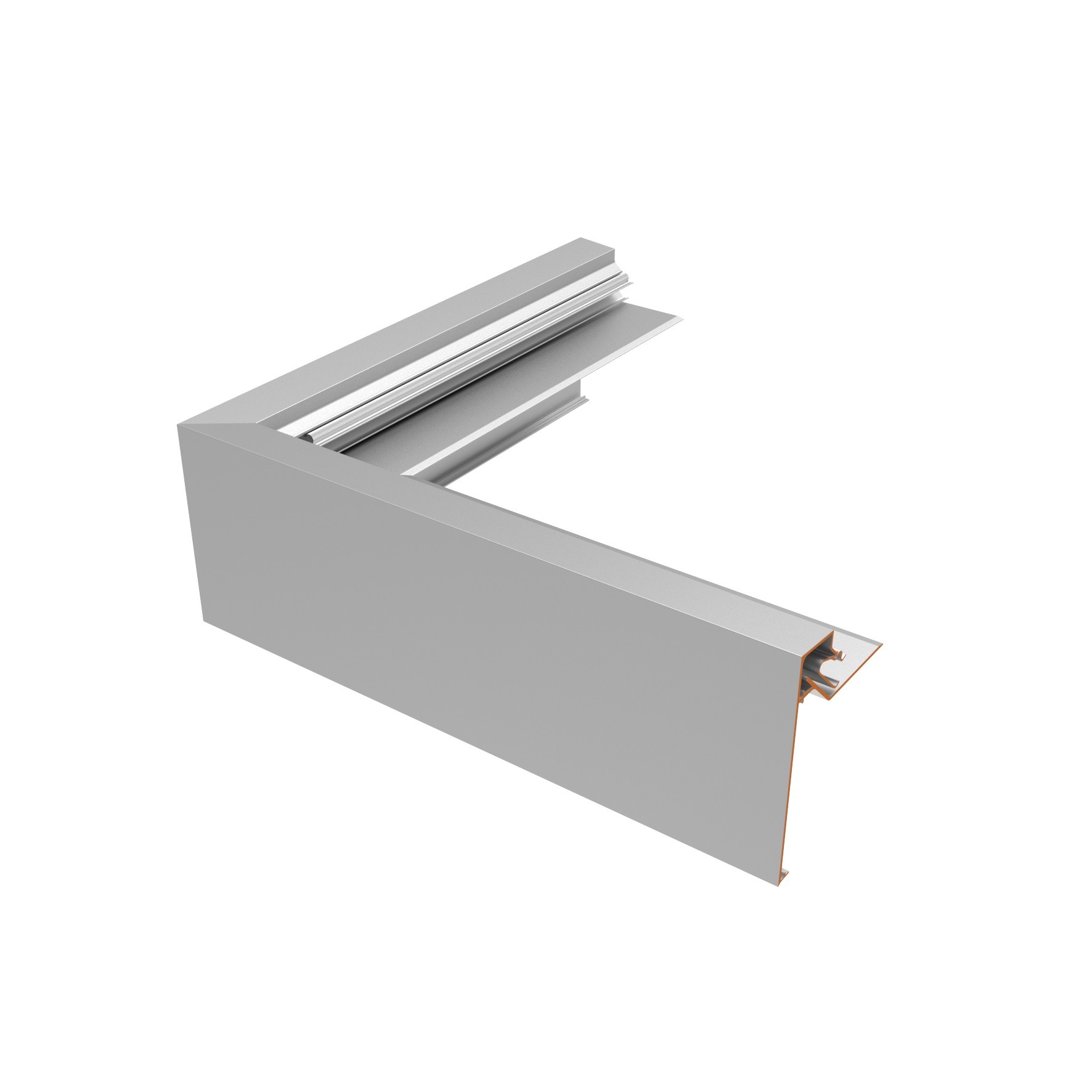

1. Ecke gelfuchtet montieren
2. Verbinder einstzen 3 mm bis 5 mm
3. Weitere Profile montieren
4. Anschlussstreifen am äußeren Profilrand ausrichten. Überstand 1 – 2 cm.
5. Anschlussstreifen bis in den Profilrand einlegen.
   Hinweis: mind. 300er Anschlussstreifen verwenden
6. Klemmprofil ansetzen und einrasten.
   Es werden 2 Klemmstücke von 200 mm Alu eine Ecke benötigt.
   Es werden 6 Klemmstücke von 380 mm Alu drei Meter Profil benötigt.
7. Je nach Dicke der verwendeten Anschlussmaterialen (z.B. Schweißbahnen),
   bleibt die Rasterung teilweise sichtbar.

Grundlage aller Montagen sind die einschlägigen Normen und die Richtlinien für die Platzierung und Ausführung von Dächern mit Abdichtungen.
